SPD L25/100 230 t ff:

La tecnologia del varistore ZOTUP

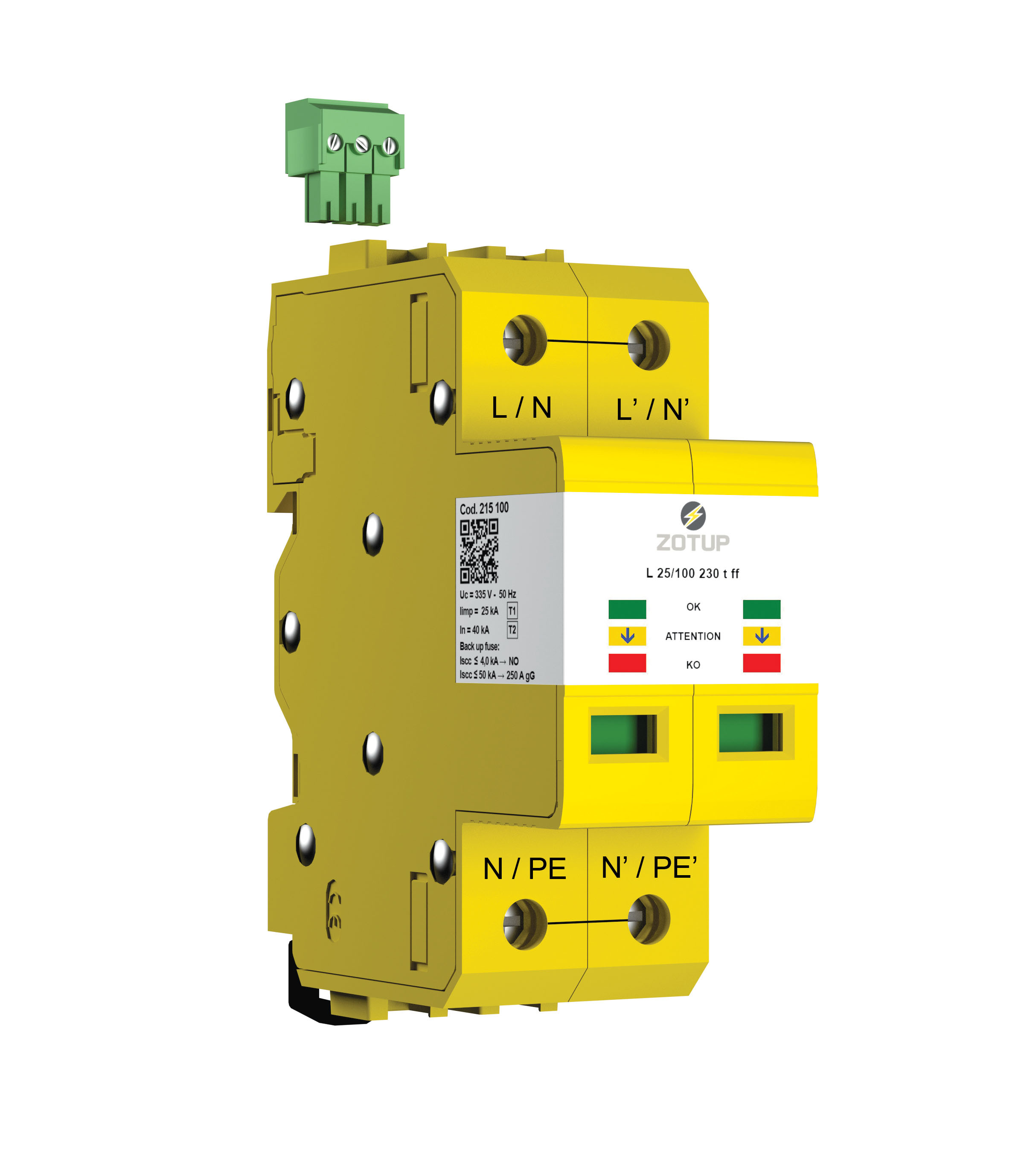

ZOTUP ha sempre puntato sull’innovazione tecnologica come fulcro della propria attività di ricerca. Lo scopo è quello di ottenere una protezione contro le scariche atmosferiche dirette ed indirette come pure le sovratensioni da commutazione in modo efficace ed affidabile. La tecnologia a varistori sulla quale ZOTUP ha sviluppato da anni il proprio core business ha raggiunto un ulteriore successo grazie alla realizzazione di una innovativa soluzione: il nuovo SPD tipo L 25/100 230 t ff codice 215 100.

“L” indica la tecnologia a Limitazione, il “25” corrisponde alla corrente impulsiva Iimp (forma d’onda 10/350µs), il “100” corrisponde alla corrente massima di scarica In (forma d’onda 8/20µs), il “230” è il valore della tensione verso terra a cui è soggetto l’SPD, la “t” indica la presenza del contatto di telesegnalazione remota mentre “ff” identifica la famiglia degli SPD con le nuove tecnologie e significa Funzione Fusibile.

I campi di applicazione di questo innovativo SPD sono molteplici come ad esempio l’installazione nei power center per la protezione di impianti industriali con sistema di distribuzione TN-S e l’installazione in avanquadro per la protezione di impianti terziari con sistema di distribuzione TT. La versatilità si rispecchia nelle caratteristiche interne che permettono di ottenere elevati livelli di protezione verso le apparecchiature, già a partire dai power center. Attualmente la presenza di apparecchiature elettroniche sensibili alle sovratensioni è molto diffusa e tali apparecchiature sono già presenti all’interno dei quadri generali di bassa tensioni e dei power center. Ottenere una protezione efficace, calibrata sulle esigenze di protezione ed allo stesso tempo affidabile risulta un aspetto fondamentale che deve essere preso in considerazione.

Caratteristiche principali del SPD L25/100 230 t ff:

• Indicatore di stato a tre livelli colorati con indicazione progressiva della prestazione: consente di ottimizzare tecnicamente ed economicamente la decisione relativa alla sua sostituzione. Con il contatto di scambio per la segnalazione remota di allarme, il contatto viene attivato quando le prestazioni sono ridotte al minimo. L’allarme remoto è quindi di tipo preventivo in quanto lo scaricatore è ancora attivo ed in grado di proteggere seppur con prestazioni minime.
• La custodia speciale consente di soddisfare la classificazione “Pollution Degree 3”: (inquinamento conduttivo o non conduttivo, che diventa conduttivo in occasione di condensa: può essere riscontrato in luoghi ad elevata presenza di polveri o vapori).
• Funzione Fusibile Integrata (ff) in caso di guasto in corto circuito dello scaricatore. Novità assoluta della gamma ZOTUP è il disconnettore interno, in grado di interrompere il circuito sia nei processi “lenti”, sia in quelli “istantanei”. Grazie alla ff nell’ambito di determinati valori di corrente di corto circuito, non occorre più inserire ulteriori limitazioni di sovracorrente in serie allo scaricatore.
