Capriate in Acciaio (Stati Limite) V.2010
Capriate in Acciaio, software aggiornato alla normativa vigente , D.M. 14 gennaio 2008 “Norme Tecniche per le Costruzioni”, consente di effettuare il calcolo delle capriate in acciaio di qualsiasi forma e dimensioni, purché del tipo a travatura reticolare con nodi cerniera alle estremità delle aste, con il metodo di verifica della sicurezza agli stati limite.
Basato sul metodo agli Stati Limite, consente il calcolo delle sollecitazioni (sforzi assiali), ed esegue la verifica delle aste, utilizzando fondamentalmente le formule spiegate nei corsi di Tecnica delle Costruzioni delle facoltà di Ingegneria.

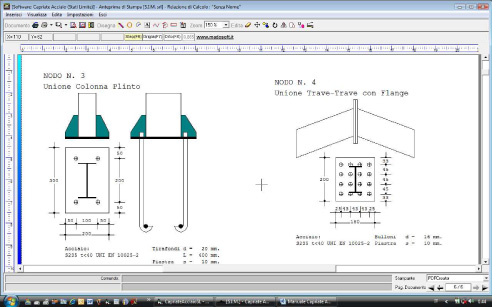

Dotato di una libreria a collegamento dinamico, consente la stampa della relazione di calcolo, dei particolari costruttivi e dei necessari disegni esecutivi.

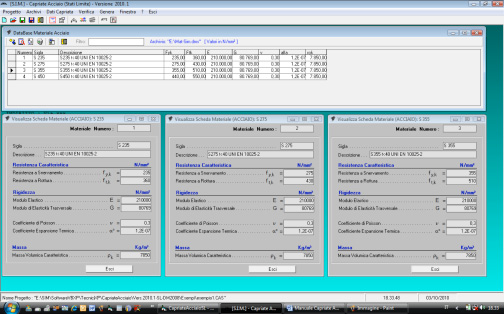

- è dotato di un archivio personalizzabile dei profili metallici e delle relative caratteristiche geometriche e meccaniche;
- definita la geometria della struttura, le caratteristiche dei materiali ed i carichi nodali, consente di effettuare velocemente la verifica delle aste mediante l’analisi matriciale;

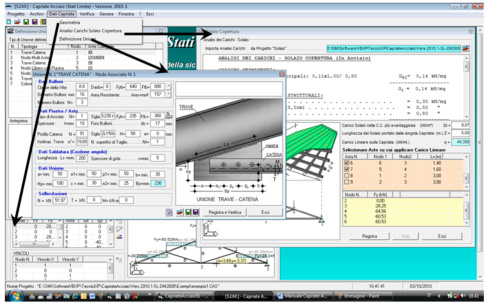

- nel caso di capriata a sostegno di solaio di copertura (in acciaio e/o in legno), consente di determinare i carichi nodali, mediante l’analisi dei carichi da Neve e/o da Vento;

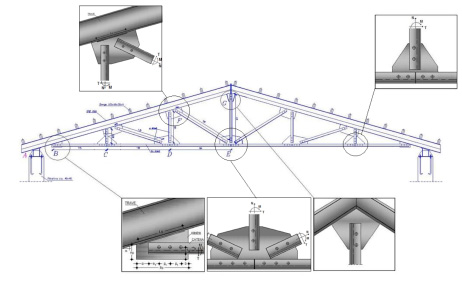

- facilita la scelta e la definizione della tipologia dei nodi di collegamento e ne esegue la relativa verifica agli SLU di Taglio e/o Trazione, a rifollamento della piastra, etc.

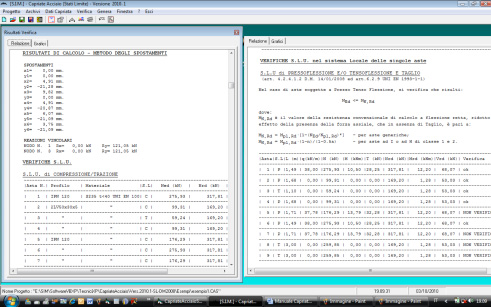

I risultati del calcolo (in termini di tensioni e deformazioni) vengono immediatamente visualizzati in un’apposita finestra di dialogo “risultati verifica” che si attiva automaticamente per un immediato controllo degli stessi.
Nella finestra di dialogo “risultati verifica”, è inoltre possibile visualizzare immediatamente vari diagrammi e tabelle che, oltre a visualizzare il valore di alcune caratteristiche, ne mostrano il relativo grafico.
Selezionando la scheda Grafici, si attiva la possibilità di visualizzare a video gli spostamenti della struttura e le sollecitazioni (Sforzo assiale, Momento Flettente e Taglio).
